Chia sẻ code nháy led Psoc Creator PSOC3 PSOC4 PSOC5

B1: Mở phần mềm Psoc Creator
B2: Tạo 1 project
B3: Vào TopDesign.cysch
B4: Vào Componet Catalog gõ Pin

B5: Kéo Digital Output Pin ra ngoài màn hình.

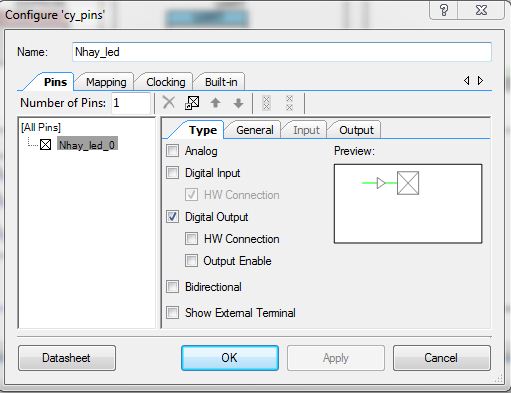

B6: Kích đúp vào Pin vừa kéo ở màn hình sẽ hiện ra bảng sau:

- Thay đổi name cua chan: ở đây mình đặt là nhay_led

Tiếp theo: kích chuột vào General

Trong mục Diver Mode : chọn Strong Drive

                        + High Z: Trở kháng cao, thường dùng khi làm đầu vào số.

                        + Hing Z Znalog: Thường dùng khi làm đầu vào tương tự.

                        + Pull Down: Có điện trở kéo xuống.

                        + Pull Up: Có điện trở kéo nên. Sử dụng khi nối với nút bấm.

                        + Strong: Khi sử dụng Pin làm đầu ra.

Trong mục Diver Mode : chọn Strong Drive

Sau đó ấn: OK

B7:  Kích vào  File.cydwr (File là tên project)

Ở đây ta sẽ chọn chân đầu ra. Mình chọn ở P0.0

B8:Sau đó Build / Genarate Application

B9: Sau khi dịch phần cứng xong ta kích đúp vào main.c và viết chương trình

Code:

#include <project.h>

int main()

{

    CyGlobalIntEnable;



    while(1)

    {

        nhay_led_Write(0);

        CyDelay(1000); // tre 1s

        nhay_led_Write(1);

        CyDelay(1000); //tre 1s

    }

}
